Kоллекторный смесительный узел для теплого пола
Смесительный узел с трехходовым клапаном для редукции температуры теплового носителя в системах поверхностного отопления и регулирования потока в контурах.
Узел представляет собой комплект для регулировки локальных контуров поверхностного отопления.

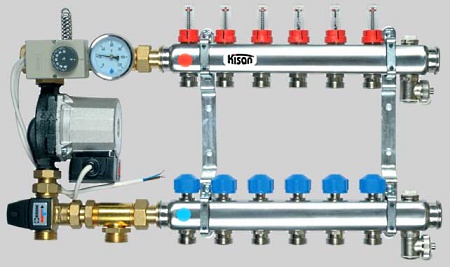

Поставляется в заводской сборке. Его плоская и компактная конструкция позволяют на установку в большинстве распределительных шкафов доступных на рынке.
В основе узла новые типы 2-12 секционных коллекторов из нержавеющей стали.
Он оснащен расходомерами на коллекторе подачи и винтовыми отводами на коллекторе возврата.
Винтовые отводы имеют стандартную резьбу М30х1,5, что позволяет установить сервомоторы с такой же резьбой.
В узле установлен трехходовой смесительный клапан, циркуляционный насос с термопредохранителем.
Основной принцип действия представленного узла заключается в следующем:
Питание из источника тепла, например, котла (вода с тепловыми параметрами выше, чем требуется в системах поверхностного отопления) подключено к входному отверстию смесительного клапана. Вода на возврате из системы поверхностного отопления с низкими параметрами, ок. 30-40°С, перемешивается в нем до температуры, установленной на термостатическом клапане, например 45°С (возможна регулировка в диапазоне 35-60°С), который размещен перед коллектором подачи.
Вода перемешанная в соответствующих пропорциях приводится в движение при помощи циркуляционного насоса, находящегося между смесительным клапаном и коллектором подачи. Избыток воды в системе поверхностного отопления возвращается в котел через тройник, установленный за коллектором возврата.
Это решение применяется в небольших системах обогрева полов, площадью около 125 м2.
